柜式雙瓶組七氟丙烷氣體滅火裝置安裝主要參數及原理介紹

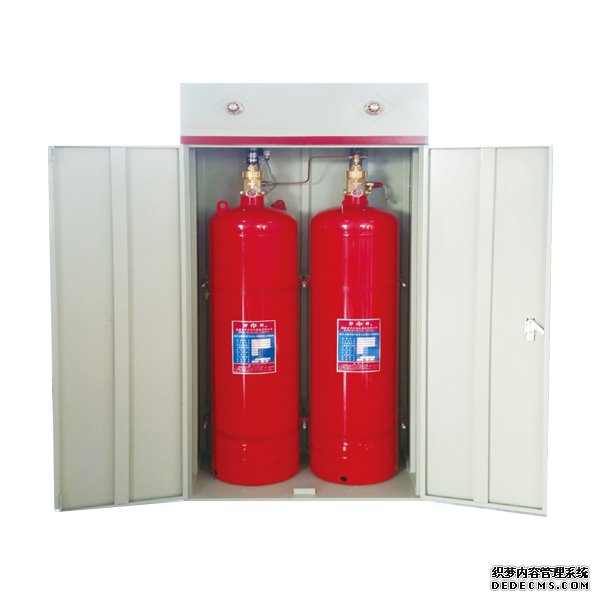

一、柜式雙瓶組七氟丙烷氣體滅火裝置簡介

　　柜式滅火裝置又稱預制式滅火裝置、無管網滅火裝置，是指將滅火劑貯存容器、管路、噴嘴、壓力反饋部件、檢漏部件、驅動部件、火災探測部件、控制器組成的能自動探測并實施滅火的裝置。火災探測部件、控制器可與柜體分裝。

　　萬升GQQ型柜式七氟丙烷自動滅火裝置，具有輕便、可移動、安裝靈活的特點，外表美觀，不破壞防護區內的整潔。且滅火劑無管路損失，當火災發生時，本裝置可直接向防護區噴射滅火劑，因此滅火效率高、速度快。

　　本柜式七氟丙烷氣體滅火裝置不需設置專用的鋼瓶間，整個柜體設置在防護區內，具有施工、安裝簡便、工程投資少等優點。適用于計算機房、檔案館、資料室、貴重物品庫、通訊機房、儲油間等空間較小的防護區，幾臺柜式裝置聯用也可保護較大的保護區。當建筑物內無法設置專用的瓶組間，或雖然有瓶組間，但輸送距離較遠，不能滿足工程設計的要求，或防護區內不便安裝系統管網時，可使用本裝置。

　　萬升柜式七氟丙烷氣體滅火裝置中，既有將報警滅火控制器安裝在柜體上的產品，也可將報警滅火控制器安裝在防護區外，供用戶靈活選用。
二、柜式雙瓶組七氟丙烷氣體滅火裝置主要技術參數
型號

GQQ90×2/2.5-WS

GQQ120×2/2.5-WS

GQQ150×2/2.5-WS
貯存壓力（20℃）     2.5 MPa
*大工作壓力（50℃）     4.2 MPa
貯存容器容積（L）     90、120     150
七氟丙烷充裝密度（kg／m3）     ≤1120     ≤1000
執行標準     GB16670-2006
閥驅動器     電磁型閥驅動器
啟動電源     DC24V  1.0A
貯瓶間環境溫度     -10℃～50℃
*大單區保護面積     ≤500㎡
*大單區保護容積     ≤1600m³
滅火劑噴射時間     ≤10S
系統啟動方式     自動、電氣手動控制、機械應急操作
自動啟動延遲時間     0～30s可調
三、柜式雙瓶組七氟丙烷氣體滅火裝置工作原理

　　柜式七氟丙烷氣體滅火裝置一般與火災探測器、火災報警控制器、緊急啟動/停止按鈕、聲光報警器、放氣指示燈等消防設備配套使用。當防護區發生火情，感溫、感煙探測器發出火災信號通過火災自動報警滅火控制器的邏輯分析后，即發出聲光復合報警信號，同時發出聯動指令，關閉聯動設備，經過一段延時時間（0～30S可調）后，發出滅火指令，啟動電磁型閥驅動器，開啟容器閥，釋放滅火劑，實施滅火；值班人員如發現火情后，可按下防護區門外的緊急啟動按鈕，實施滅火操作；電磁型閥驅動器上還設有手動按鈕，緊急情況下還可進行機械應急手動操作滅火。
